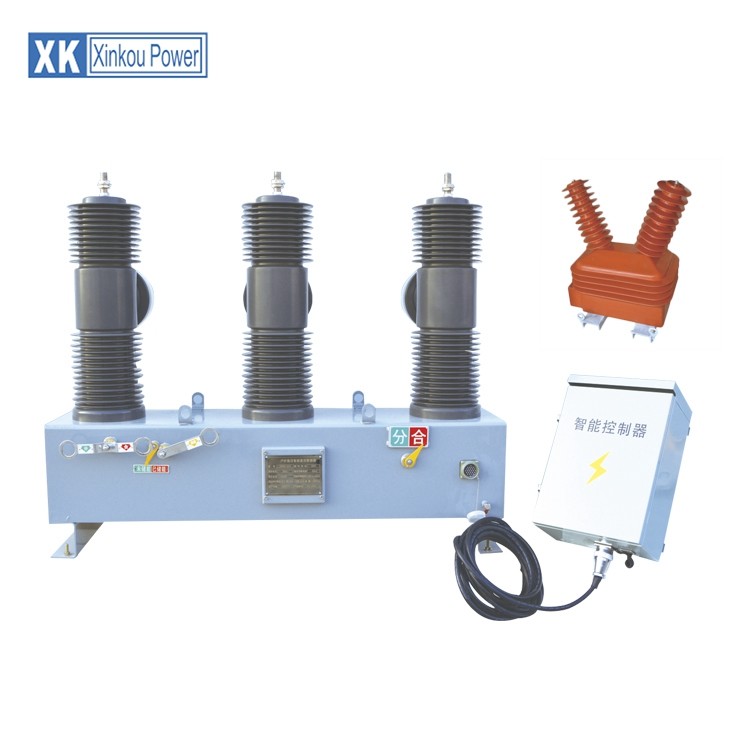

ИЭК ЗВ32 автомата защити цепи вакуума 40.5КВ/магнита выключателя Вкб постоянного

Погасание дуги в прерывателях вакуума:

Процесс перерыва дуги в прерывателях вакуума отличает довольно это в других типах автоматов защити цепи. Вакуум как таковой диэлектрическое средство и дуга не может упорствовать в идеальном вакууме.

Однако, разъединение настоящих контактов нося причиняет пар быть выпущенным от контактов давая подъем плазме. Таким образом на разъединении настоящих контактов нося, космос контакта заполнен с паром положительных освобоженных ионов от материала контакта; плотность пара в зависимости от течения в образовывать дугу. Во время уменьшая режима волны тока тариф отпуска падений пара и после нулевого значения тока, средство возвращает свою диэлектрическую прочность, при условии плотность пара вокруг контактов существенно уменьшала.

Пока прерывать течение заказа немного 100 амперов путем отделять квартиру контактирует под глубоким вакуумом, дуга обычно имеет несколько параллельных путей и каждый путь дуги возникает и тонет в горячую точку течения. Таким образом полное течение разделено в нескольких параллельных дуг. Параллельные дуги отталкивают одином другого так, что дуга будет клонить распространить над контактирующей поверхностью. Такая дуга вызвана отраженной дугой. Отраженная дуга может получить прерванной легко.

На более высоких значениях течений заказа немного тысячи амперов, дуга получает сконцентрированной на небольшом регионе и будет, который само-вытерпели дугой. Сконцентрированная дуга вокруг небольшой области причиняет быстрое испарение контактирующей поверхности. Переход от отраженной дуги к сконцентрированной дуге зависит на материале и форме контакта, значении течения и состоянии электродов. Перерыв дуги возможен когда плотность пара меняет в участке с течением и дуга остается в отраженном государстве. Дуга не делает рестрике снова если пар металла быстро извлечется из зоны соприкосновения.

Таким образом процесс погасания дуги в автомате защити цепи вакуума связан в значительной степени с материалом и форма контактов и метода используемых в конденсировать пар металла. Геометрия контакта так конструирована которую корень дуги держит на двигать так, что температура в одной точке на контакте не достигнет очень верхнего значения.

Быстрый строить вверх диэлектрической прочности после окончательного погасания дуги уникальное преимущество автомата защити цепи вакуума. Ограничения на автоматах защити цепи масла в переключать емкостные течения. В автоматах защити цепи масла после того как перерыв случается, строения диэлектрической прочности вверх настолько медленно что задержанные рестрикес случаются часто как очень как половина цикла позже. Переключатель вакуума свободен от этой тревоги в виду того что после того как половина цикла, соответствие к разъединению контакта 2,5 мм, диэлектрическая прочность заказа 100 кВ (рмс) доступна. Этот тип переключателя имеет преимущество свободного от рестрике представления и идеально одет к переключению конденсатора. Своя деятельность также практически независима времени контакта партинг.

Настоящий прерывать в автоматах защити цепи вакуума:

Мы видели что настоящий прерывать в автоматах защити цепи воздуха и масла происходит из-за нестабильности в столбце дуги тогда как в случае автоматов защити цепи вакуума оно зависит на давлении пара и свойствах электронной эмиссии материала контакта. Прерывая уровень также повлиян на термальная проводимост-низкой термальная проводимость, более низко прерывая уровень. Возможно уменьшить настоящий уровень на котором прерывать происходит путем выбирать материал который дает вне достаточный пар металла для того чтобы позволить течению прийти к очень низким значению или нулевому значению, редко делаемое да ведь это контакта по мере того как он влияет на диэлектрическую прочность неблагоприятно.
