| Место происхождения: | Чжэцзян, Китай |
|---|---|
| Фирменное наименование: | XK |
| Сертификация: | ISO9001 / GB / IEC |
| Номер модели: | ЗВ7А-40.5 |
| Количество мин заказа: | 1 Piece / Pieces |
| Цена: | Negotiation |
| Упаковывая детали: | ехпортировать упаковку |
| Поставка способности: | 100 Piece / Pieces в месяц |

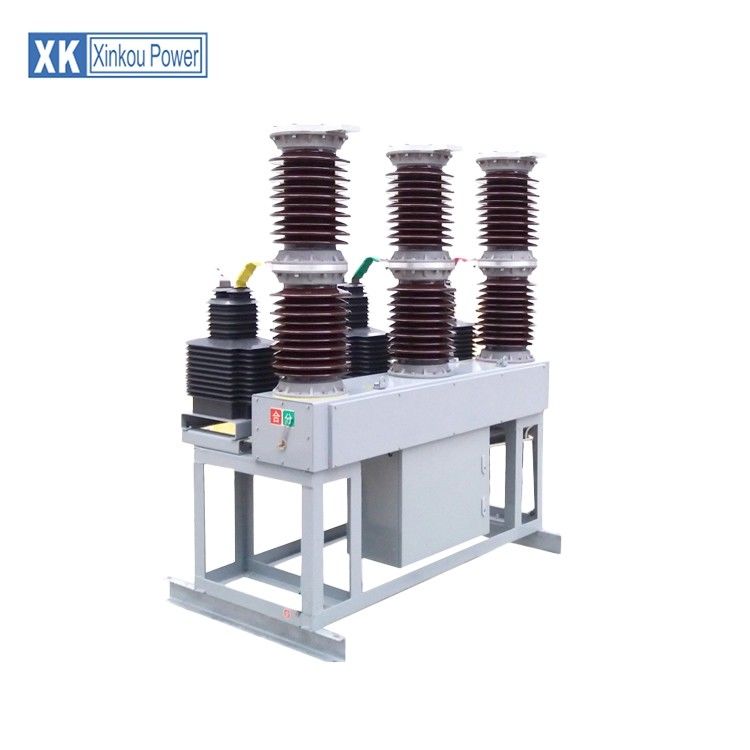

| имя: | Вакуумный выключатель | стандарт: | IEC |
|---|---|---|---|
| Номинальный ток: | 1250А, 1600А | Номинальное напряжение: | 40.5kV |
| Механический ресурс: | 10000 | Порт: | Нинбо |
| Высокий свет: | автомат защити цепи вкб,на открытом воздухе выключатель вкб |
||
| Деталь | Блок | Данные |
| Расклассифицированная частота | Хз | 50,60 |
| Частота силы с участком напряжения тока 1мин стойки (влажного) (сухим) к земле/трещиноватости | КВ |
80 95/95
|
| Импульс молнии с напряжением тока стойки | КВ | 185 |
| Расклассифицированное короткое замыкание ломая течение | КА | 25/31.5 |
| Расклассифицированная ведьма короткого замыкания ингкуррент | КА | 63/80 |
| Расклассифицированный пик с течением стойки | КА | 63/80 |
| короткий период времени 4С с течением стойки | КА | 25/31.5 |
| Расклассифицированное короткое замыкание ломая времена | времена |
30
|
| Управляющее напряжение механизма | В | АК/ДК 220 |
| Во-вторых ары фркенси силы цепи с напряжением тока 1мин стойки | КВ | 2 |
| Расстояние отверстия контакта | мм | 18±1 |
| Расстояние сверх-путешествовать контакта | мм | 4±0.5 |
| Скорость раскрытия | м/с | 1.4-1.8 |
| Заключительная скорость | м/с | 0.4-0.8 |
| Время прыжка контакта заключительное | госпожа | ≤5 |
| Миддлед тансе между участками | мм | 700±2 |
| Разница во времени закрывать/отверстия между 3 участками | госпожа | ≤2 |
| Эсистансе цепи каждого участка | Ω | <80> |
| Заключительное время | госпожа | ≤100 |
| Время отверстия | госпожа | ≤50 |
| Вес | КГ | 500 |
Все системы автомата защити цепи имеют общие черты в их деятельности, но детали меняют существенно в зависимости от класса напряжения тока, настоящей оценки и типа автомата защити цепи.
Автомат защити цепи должен сперва обнаружить аварийные условия. В небольших основах и автоматах защити цепи низшего напряжения, это обычно сделано внутри прибор сам. Типично, использованы топление или магнитные влияния электрического тока. Аранжированы, что с защитными приборами пилота реле воспринимают аварийные условия и приводят в действие автоматы защити цепи для больших течений или высоких напряжений тока обычно механизм отверстия. Эти типично требуют отдельного источника питания, как батарея, хотя некоторые высоковольтные автоматы защити цепи сдержанный с настоящими трансформаторами, защитными реле, и источником питания внутреннего контроля.
Как только недостаток обнаружен, контакты автомата защити цепи должны раскрыть для того чтобы прервать цепь; это обыкновенно сделано используя механически скрытую энергию, который содержат внутри выключатель, как весна или обжатый воздух для того чтобы отделить контакты. Автоматы защити цепи могут также использовать сильнотоковое причиненное недостатком для того чтобы отделить контакты, как тепловое расширение или магнитное поле. Небольшие автоматы защити цепи типично имеют ручной рычаг управления для того чтобы переключить нагрузку или переустановить задействованный выключатель, пока более большие блоки используют соленоиды для того чтобы задействовать механизм, и электрические двигатели для восстановления энергии к веснам.
Контакты автомата защити цепи должны снести течение нагрузки без чрезмерного топления, и должны также выдержать жару произведенной дуги прерывая (отверстие) цепь. Контакты сделаны из медных или медных сплавов, серебряных сплавов и других сильно проводных материалов. Срок службы контактов ограничен размыванием материала контакта должным к образовывать дугу пока прерывающ течение. Автоматы защити цепи миниатюры и отливать в форму-случая обычно сброшены когда контакты носили, но автоматы защити цепи силы и высоковольтные автоматы защити цепи имеют меняемые контакты.
Когда большой ток или напряжение тока прерваны, дуга произведена. Длина дуги вообще пропорциональна к напряжению тока пока интенсивность (или жара) пропорциональны к течению. Эту дугу необходимо содержать, охлаждать и тушить в контролируемом пути, так, что зазор между контактами сможет снова выдерживать напряжение тока в цепи. Различные автоматы защити цепи используют вакуум, воздух, изолируя газ, или масло как средство дуга формирует внутри. Различные методы использованы для того чтобы потушить дугу включая:
Удлиняющ или отклонятьющ дугу
Интенсивный охлаждать (в камерах двигателя)
Разделение в частично дуги
Зеро пункт гася (контакты раскрывают на зеро скрещивании текущего момента времени формы волны АК, эффектно ломая течение нулевой нагрузки во время отверстия. Нул-скрещивание происходит на дважды линии частоте; т.е., 100 раз в секунду для 50 Хз и 120 раз в секунду для 60 Хз АК.)
Соединяясь конденсаторы в порядке контактов в цепях ДК.
В конце концов, как только аварийные условия были освобожены, контакты необходимо снова закрывать для восстановления силы к прерванной цепи.
