| Место происхождения: | Чжэцзян, Китай |
|---|---|
| Фирменное наименование: | XK |
| Сертификация: | ISO9001 / GB / IEC |
| Номер модели: | ЗВ7А-40.5 |
| Количество мин заказа: | 1 Piece / Pieces |
| Цена: | Negotiation |
| Упаковывая детали: | ехпортировать упаковку |
| Поставка способности: | 100 Piece / Pieces в месяц |
| стандарт: | IEC | Номинальный ток: | 1250А, 1600А |
|---|---|---|---|
| Номинальное напряжение: | 33kv | Механический ресурс: | 10000 |
| Порт: | Нинбо | ||
| Высокий свет: | автомат защити цепи вкб,на открытом воздухе выключатель вкб |
||
| Деталь | Блок | Данные |
| Расклассифицированная частота | Хз | 50,60 |
| Частота силы с участком напряжения тока 1мин стойки (влажного) (сухим) к земле/трещиноватости | КВ |
80 95/95
|
| Импульс молнии с напряжением тока стойки | КВ | 185 |
| Расклассифицированное короткое замыкание ломая течение | КА | 25/31.5 |
| Расклассифицированная ведьма короткого замыкания ингкуррент | КА | 63/80 |
| Расклассифицированный пик с течением стойки | КА | 63/80 |
| короткий период времени 4С с течением стойки | КА | 25/31.5 |
| Расклассифицированное короткое замыкание ломая времена | времена |
30
|
| Управляющее напряжение механизма | В | АК/ДК 220 |
| Во-вторых ары фркенси силы цепи с напряжением тока 1мин стойки | КВ | 2 |
| Расстояние отверстия контакта | мм | 18±1 |
| Расстояние сверх-путешествовать контакта | мм | 4±0.5 |
| Скорость раскрытия | м/с | 1.4-1.8 |
| Заключительная скорость | м/с | 0.4-0.8 |
| Время прыжка контакта заключительное | госпожа | ≤5 |
| Миддлед тансе между участками | мм | 700±2 |
| Разница во времени закрывать/отверстия между 3 участками | госпожа | ≤2 |
| Эсистансе цепи каждого участка | Ω | <80> |
| Заключительное время | госпожа | ≤100 |
| Время отверстия | госпожа | ≤50 |
| Вес | КГ | 500 |

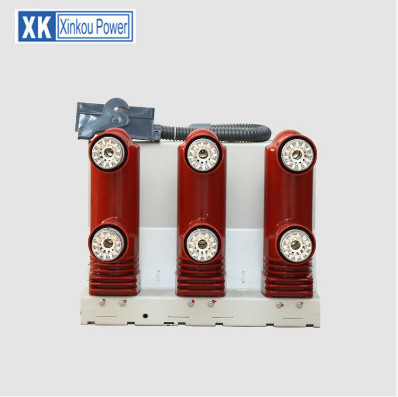

Автоматы защити цепи вакуума часто использованы в высоковольтных электрических системах для того чтобы выполнить такую же функцию как выключатели в панели дома электрической. Основная функция автомата защити цепи вакуума отрезать силу к электрическим выходам в случае короткого замыкания или электрической неисправности позволить ручному разъединению цепей так, что их можно отремонтировать. Достойная внимания особенность автоматов защити цепи вакуума что они содержат разреженные пространства.
Основы выключателя
Понять как автоматы защити цепи вакуума работают, важно к сперва понимает как нормальные автоматы защити цепи работают. Основные автоматы защити цепи сделаны 2 контактов металла соединенных совместно весн-нагруженным механизмом который действует как отключение.
Весн-нагруженный механизм отключения содержит механический тепловой датчик этот уровни мониторов электричества пропуская через электрические выходы. Механический тепловой датчик задействует с выключателя когда уровни температуры увеличивают должное к перегружать электрических проводников.
Магнитный датчик на весне - нагруженный механизм отключения задействует с выключателя в случае короткого замыкания. Механизм отключения помогает контролировать перегрузку и короткие замыкания путем вытягивать контакты врозь для того чтобы остановить подачу электричества в цепи.
Образовывая дугу проблема
Автоматы защити цепи часто образовывают дугу между контактами на немного микросекунд когда они задействуют с вытягивать электрические контакты врозь. Образовывать дугу автомата защити цепи может ионизировать воздух и сделать им электричество проведения или обеспечить путь для электричества для того чтобы пойти за выключателем. Это одна из главных причин почему высоковольтные системы используют автоматы защити цепи вакуума потому что их нельзя ионизировать обеспечивающ, что путь для электричества пошел за выключателем. Хотя автоматы защити цепи вакуума также испытывают образовать дугу, электричество не может пойти за выключателем прежде чем контакты вытягивают далеко от одина другого.
Сила вакуума
По мере того как имя предлагает, автоматы защити цепи вакуума содержат вакуум между контактами. Вакуум как раз пустой космос который не содержит никакая твердую, жидкостный, или газ. Вакуум один из самых лучших изоляторов доступных. Он не обеспечивает комнату для образовывать дугу и электричество не может пройти через вакуум. Поэтому, вакуум соответствующее дуг-туша средство. Некоторые высоковольтные выключатели используют взрыв высоконапорного воздуха для того чтобы дунуть дуги отделенным. Другие заполнены с особенным маслом которое предотвращает образовывать дугу. Значительный недостаток выключателей взрывной волны в воздухе что они сильно осложнены. С другой стороны, маслонаполненные выключатели огнеопасны и сильно токсические в случае если утечки масла.
Применения
Вакуумируйте автоматы защити цепи, выключатели взрывной волны в воздухе, и маслонаполненные выключатели все выполняют исключительно хорошо в передающих линиях потому что эти электрические системы не задействуют очень часто. К тому же, 3 типа выключателей требуют минимального обслуживания при использовании в применениях передающей линии. Однако, автоматы защити цепи вакуума выполняют лучше чем другие 2 типа выключателей в шипах и пульсациях буксирного троса. К тому же, выключатели вакуума выполняют лучше в высоковольтных применениях которые требуют частых соединения и разъединения электрических систем.
