| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | XK |
| Сертификация: | ISO9001 / GB / IEC |
| Номер модели: | ПД-11 |
| Количество мин заказа: | 1 ПК |
| Цена: | Negotiation |
| Упаковывая детали: | коробка |
| Поставка способности: | 10000 ПК/месяц |
| имя: | изготовитель взрывателя отключения 11кв | Расклассифицированное напряжение тока (кВ): | 10-15 |
|---|---|---|---|
| Напряжение тока импульса (кВ): | 170 | напряжение тока витхстанд Сил-частоты (кВ): | 70 |
| Расстояние между электродами по поверхности диэлектрика (мм): | 340 | Расклассифицированное течение (а): | 100 200 |
| Высокий свет: | 11 кв сплавляют,300 амп отрезанных вне |
||

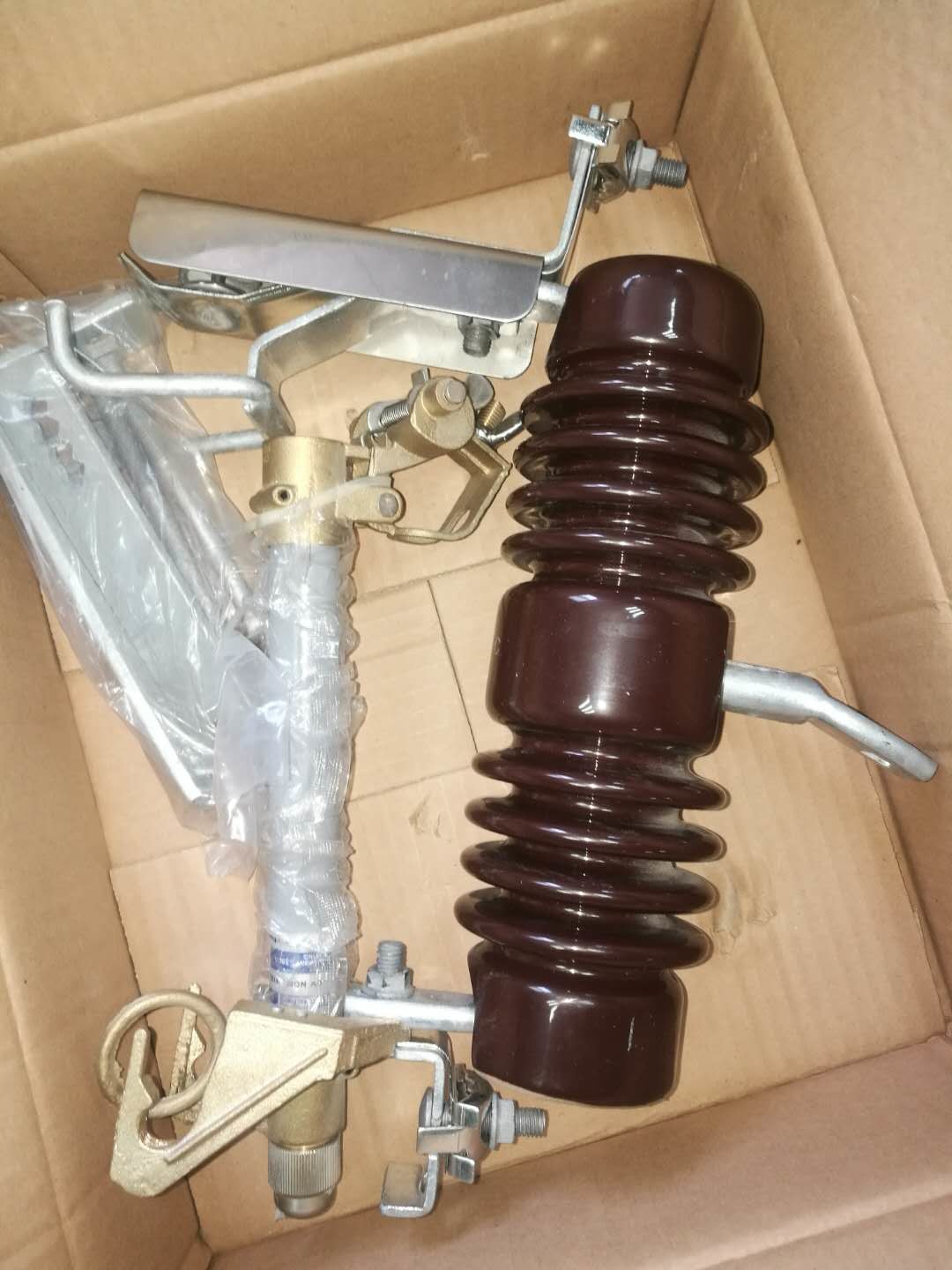

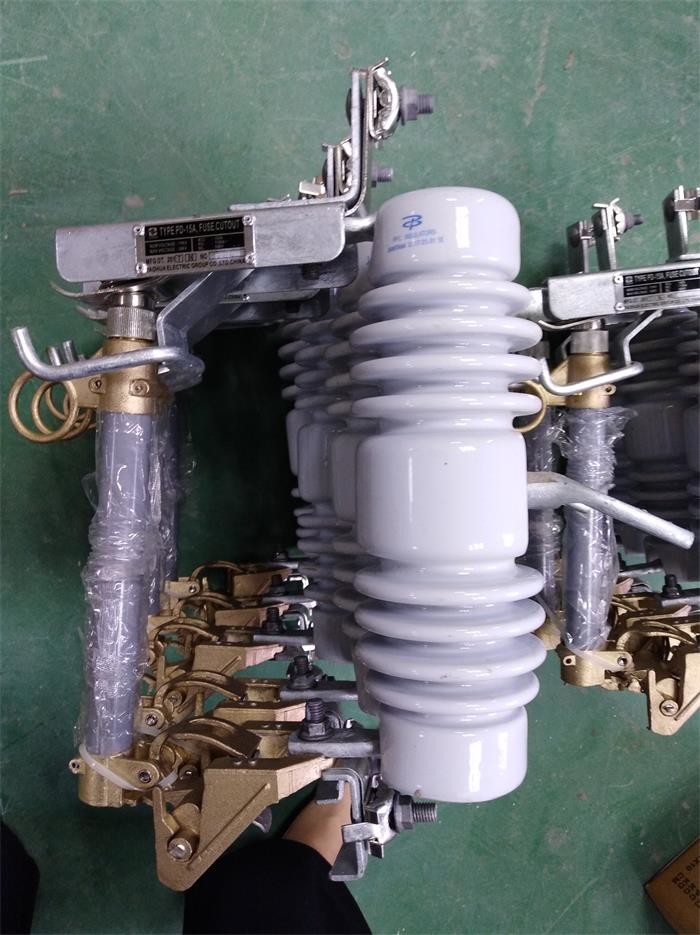

Фарфор отпадает взрыватель в 11КВ
структура падени-взрывателя и принцип деятельности
установленное плато взрывателя отключения высоковольтное фиксировано в середине изолятора поддержки. Поддержите изолятор имеет верхние и более низкие терминалы для провода соединения. Верхние и более низкие терминалы прикрепленные в верхний и более низкий статический контакт. Трубка взрывателя сделана из феноловой бумажной трубки или прокатанной трубки стеклянной ткани, выровнянный с дуг-туша трубкой; оба конца оборудованы с верхним и более низко двигая контакт, после того как взрыватель прорезывает трубку взрывателя, используя напряжение взрывателя, двигает контакт аккуратный так, что взрыватель останется закрытым.
Работая. Введите более низкий мовинг контакт трубки взрывателя в более низкий терминал с штангой изолированной высоким напряжением и сделайте его прийти в контакт с более низким неподвижным контактом, тогда введите крюк тяги штанги изолированной высоким напряжением в работая кольцо трубки взрывателя для того чтобы управлять трубкой взрывателя верхний мовинг контакт нажатый в терминал, контакт с статическим контактом, соединенной цепью.
После того как взрыватель дунут верхнему и более низко передвижной контакт трубки взрывателя теряет напряжение и отпускает, передвижной контакт сползает вниз под действие весны, трубка взрывателя падает своим собственным весом, взрыватель в дисконнектед государстве, и очевидная трещиноватость происходит
Когда линия или прибор терпят неудачу. Ток повреждения причиняет взрыватель к взрывателю быстро и создает дугу. Дуга туша трубку произведет много газ под действием электрической дуги, так, что трубка для того чтобы сформировать большее давление, газовую струю вне на высокой скорости, эти сильные воздушные потоки, быстро вытянутую и потушенную дугу.
Генерал
1. Сделанный высококачественного материала, она имеет длинный срок службы. Феррулес сделаны чистой медной прокладки. Трубка сплавливания сделана высокопрочного фарфора. Туша средство сделано чистого кварцевого песка.
2. легкие установка и обслуживание. Терминал фусант контактирующ с пользой ендплате (или соединяющей накладки) технологию заварки пятна.
3. индикация сейфа. Взрыватель с индикатором может быть шоу сплавлять когда индикатор всплывающий.
4. прочный и надежный
Технические параметры
| Тип |
Расклассифицированный напряжение тока (кВ) |
Расклассифицированный настоящий (А) |
Ломать настоящий (А) |
Импульс напряжение тока (кВ) |
Сил-частота витхстанд напряжение тока (кВ) |
Крепаге расстояние (мм) |
| ПД-12/100 | 10-15 | 100 | 10000 | 170 | 70 | 340 |
| ПД-12/200 | 10-15 | 200 | 12000 | 170 | 70 | 340 |
